智能保护器在油田潜油电泵控制系统中的应用
2015年01月27日 14:21
变频器产业网
安科瑞电气股份有限公司 徐敏
摘要：介绍了油田潜油电泵控制系统中电机保护器的功能、软件及应用，说明了电机保护器应用于潜油电泵的必要性。---智能保护器在油田潜油电泵控制系统中的应用
关键词：智能保护器 功能 油田潜油电泵 应用
1 引言
随着我国石油工业的发展和油田开发的需要，为了提高油田采油速度和*终采收率，应用机械采油方法是整个油田开发过程中的一个重要步骤。潜油电泵作为一种重要的机械采油设备在油田的开采上起着越来越重要的作用。
潜油电泵控制系统由潜油电泵控制柜、GPRS收发装置、监控软件等组成。潜油电泵控制柜用于油田潜油电泵控制，供交流频率50Hz、60Hz，电压380至2500V，电流至200A及以下的潜油电泵使用，其核心元件为潜油电泵智能保护器。GPRS收发装置用于将电泵控制柜测得的电参数、其它仪表的工艺参数上传给控制系统。监控软件用于HMI操作使用。
2 智能保护器

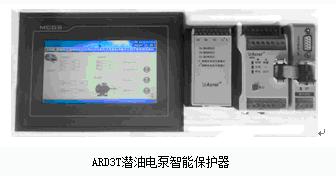

智能保护器对潜油电泵实现保护、测量、控制功能。安科瑞公司的ARD3T电动机保护器就是针对潜油电泵的专属保护产品。ARD3T产品包括主体模块、测量模块、开关量模块、模拟量模块、温度模块、通讯模块，并配以触摸屏用以实时显示测量及保护参数。
2.1 测量功能
智能保护器配合保护型电流互感器可实现三相电流测量、电流曲线实时显示，电流互感器可达到10倍过载。通过外部变压器可实现三相电压测量、电压曲线实时显示。保护器中电流互感器、电压互感器的倍数可根据实际参数任意设置。同时保护器可测量频率、功率并可统计使用的电能值，通过温度传感器可测量潜油电泵的温度值。这些参数为潜油电泵的保护提供了依据。
2.2 保护功能
油田用潜油电泵在运行过程中，由于其工作环境等因素，故障率很高，传统的保护仪在电机出现故障时一般不能及时有效地对电机加以保护，常导致电机电泵烧坏，造成停产事故。ARD3T智能型保护器是根据我国油田电泵现状及油井实际生产需要而设计的，能对电泵实施综合保护的产品。它可以检测和控制电机的运行状况，防止电机因不正常运行而引起的损坏。
2.2.1 过载保护

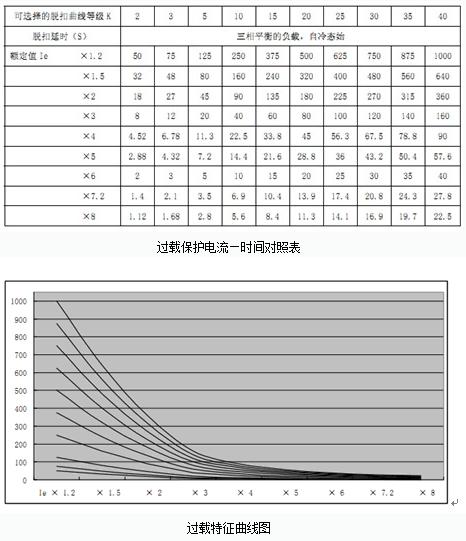

导致潜油电泵过载的原因有许多，包括保护器失效或电缆头结构不合理造成井液进入电机；电机绝缘性能在频繁电压波动、启停泵过程中损坏；出砂导致长时间高负荷运行，造成运行电流过大使电缆芯线产生高温，破坏绝缘；井下作业过程中潜油电缆损伤；因砂或杂质导致泵卡，等等。各种原因*终都表现为运行电流过大。电机在过负载情况下，长时间超过其额定电流运行时，会导致电机过热，绝缘降低而烧毁，保护器根据电机的发热特性，计算电机的热容量，模拟电机发热特性对电机进行保护。过载保护的延时时间随着电流过载倍数的增加按反时限减少。
2.2.2欠载保护

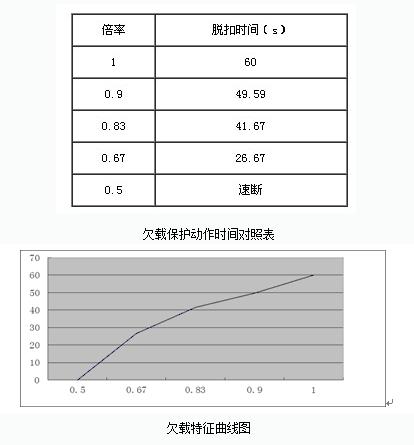

当电动机所带负载为泵式负载时，电动机空载或欠载运转会产生危害，保护器提供欠载保护。导致潜油电泵欠载的原因主要包括油管刺穿、泄油阀漏、沉砂管漏导致的管柱漏失；地层供液差、防砂筛管异物堵导致的供液不足；泵、管柱砂堵、泥浆堵；泵轴、分离器轴断等等。当三相的平均电流与额定电流的百分比低于欠载设定值时，保护器将在动作（延时）设定时间内动作。欠载保护的延时时间随着电流欠载倍数的增加按反时限减少。
2.2.3 其他功能
产品还具有电流不平衡、过电压、欠电压、电压不平衡等反时限保护功能；具有断相、堵转、阻塞、外部故障等定时限保护功能；电流历史数据导出、电压历史数据导出功能；客户打卡签到功能；具有故障记录功能；参数掉电不丢失。

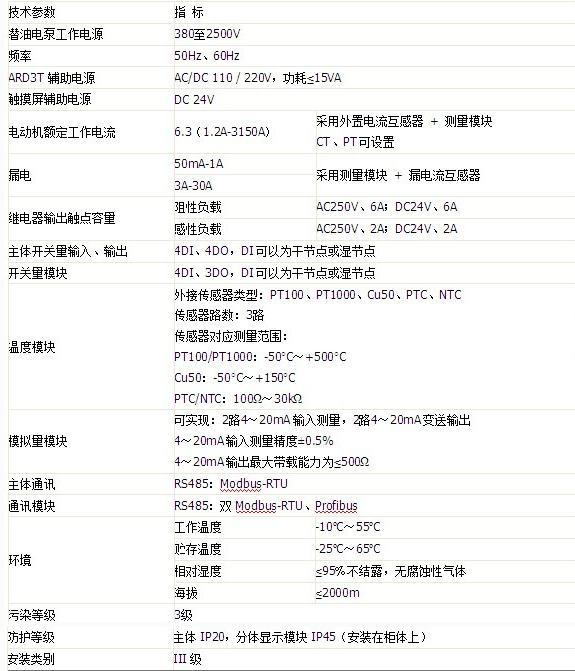

2.3 技术参数
3 触摸屏
触摸屏使用昆仑通泰产品，辅以专属软件可实时显示电泵的运行状态，方便运维人员观察和掌握现场电泵工作情况。

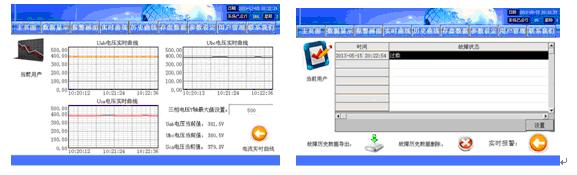

软件界面：

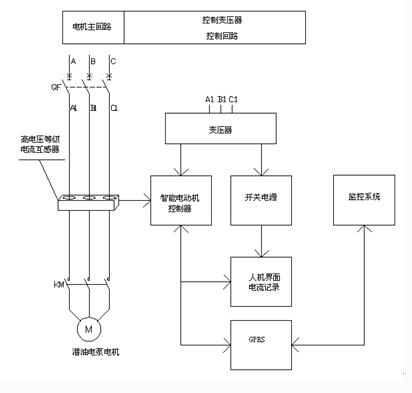

4 潜油电泵控制系统结构图
5 结语
本文介绍了安科瑞油田潜油电泵用电机保护器的功能及监测界面，采用该综合保护器可以减少电机运行中的电器故障，可以检测和控制电机的运行状况，并防止电机因不正常运行引起的损坏。
6 公司简介
安科瑞电气股份有限公司[股票代码:300286.SZ]是一家为智能电网用户端提供智能电力监控、电能管理、电气安全等系统性解决方案的国内少数几家**企业之一。
公司自2003年6月成立以来，专注于用户端智能电力仪表的研发、生产和销售，产品线涵盖了智能电网用户端的低压电力信号采集、测量、计量、监控、保护及系统集成，主要有网络电力仪表、智能马达控制器、导轨式安装电能表、电量传感器、光伏汇流箱、有源滤波器、医疗洁净电源柜等产品以及智能电力监控与电能管理、建筑能耗分析管理、电气火灾监控、数据中心用电监控、光伏电站监控、ZigBee（物联网）无线电能管理等系统方案。
公司拥有嘉定区级技术中心，是高新技术企业和软件企业。先后参与GB/T22264-2008《安装式数字电测量仪表》、JB/T10736-2007《低压电动机保护器》、GB/T15576-2008《低压成套无功补偿装置》、GB/T22387-2008《剩余电流动作继电器》等多项电力仪表国标和行标的起草或编制。截止到2011年12月，公司拥有授权专利100余项和70余项计算机软件著作权；ACR网络电力仪表列为国家重点新产品，公司被上海经信委列为智能电网重点企业之一。
2007年，公司在江苏江阴的生产基地建成投产，一期工厂厂房面积10000平方米，是智能电力仪表行业中首家采用无铅化SMT生产工艺的企业，为公司产品产业化、规模化实施提供了保障。2010年3月，公司技改，将车间进行防静电改造，使生产环境进一步提升，同时，在生产上引进MES管理系统，每道工序都进行条形码扫描，使整个生产进度和过程都得到了控制。基本实现了无纸化管理，节约了生产成本，提高了管理效率。
安科瑞商标和产品先后被评为上海市###商标和##产品，产品广泛应用于上海世博工程、广州亚运会工程、援哥斯达黎加国家体育场工程、京津高铁电力监控、敦煌10MW光伏示范电站、中国银行浦东数据中心、印度50万吨焦化等国内外重大项目中，赢得了较好的市场声誉。
参考文献：
安科瑞电气股份有限公司样本资料
文章来源：《电气技术》 2014年 第1期
